XYER
仕様について
-受注生産品–
品番：XYER
材質：カドミレス材・鉛レス材・SUM・SUS・AL etc
成形方法：同時成形

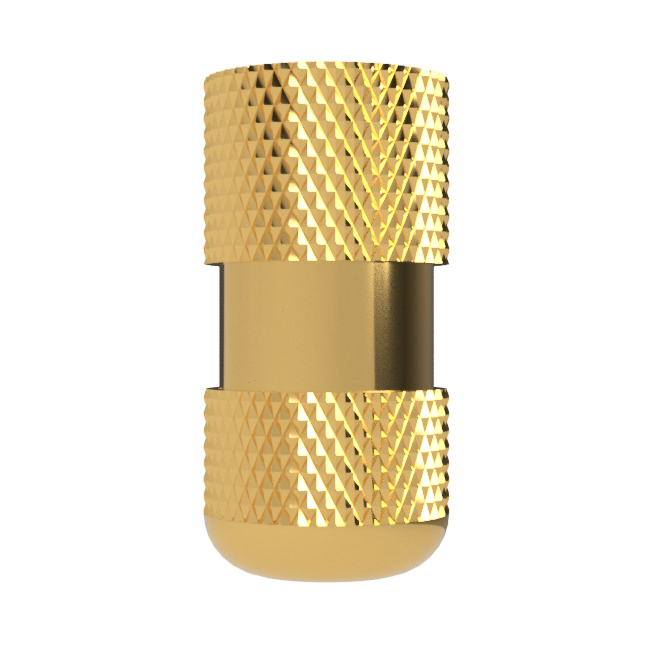

よくある事象対策として底部の角をR状に仕上げています。
インサートナットだけでなく、樹脂製品の金型にも対策が必要となりますが大幅改善が見込めます。
L寸中央部には引抜き強度対策として溝加工を施してあります。

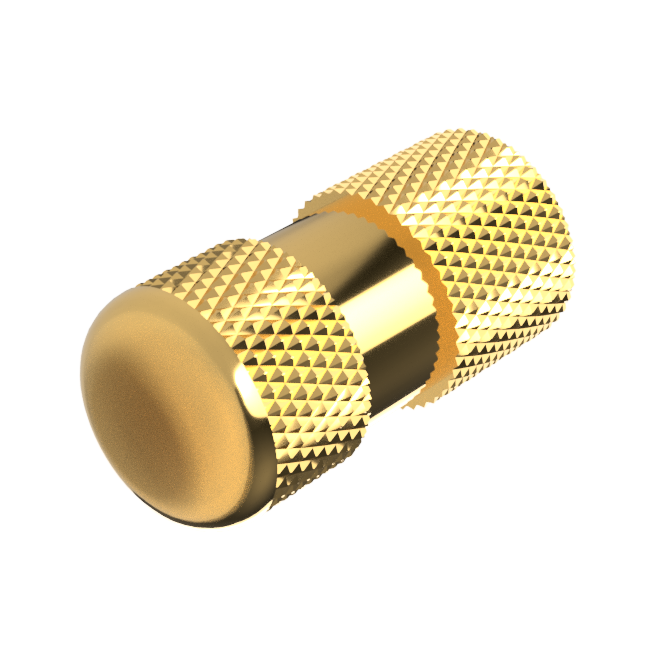

袋形状なので、底部から樹脂や異物が入り込む心配がなく、ねじ先端は密閉された状態になります。
工具先端の尖り部を考慮して底部の肉を残す設計が必要になります。
あまりギリギリのL寸にすると突き破る、もしくは非常に薄く脆い底部になってしまいます。
制作実績
材質による品番末尾付与記号について
- 真鍮カドミレス：-CD
- 真鍮鉛レス ：-EC
- アルミ合金 ：-AL
- SUS304 ：-SUS304
例) XYER-406040-CD
例) XYER-406040-SUS304
